QSC系列“三合一減速器”
  • QSC系列“三合一減速器”


  • 電 話:0373-5583595

  • 傳 真:0373-5583597

  • 郵 箱:maguoxi555@163.com

  • 地 址:新鄉經濟開發區中央大道北段

一、概述
1、適用范圍
  QSC系列“三合一”減速機為垂直軸式減速機,主要用于門式起重機運行機構;本系列產品亦可用于運輸、冶金、礦山、石油、化工、建筑、鐵路、港口、國防工程、輕紡工業等各種機械設備中的傳動機構。
2、適用條件
  ①齒輪圓周速度≤20m/s,入力軸轉速≤1500r/min。
 ?、诠ぷ鳝h(huán)境溫度:-40℃~45℃,可正反兩個方向運轉。

3、主要特點
  ①配套功率范圍大,減速范圍廣;運轉平穩,噪音低。
 ?、谘b配及調整快速簡單;結構緊湊、美觀、體積小、重量輕。

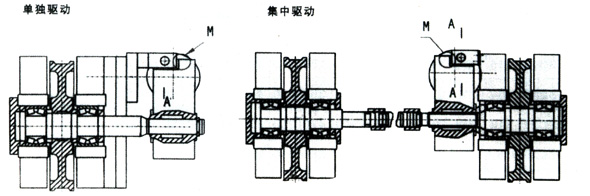

 ?、鄢隽S可兩面裝配,用于單獨驅動或集中驅動。
4、輸出方式:漸開線花鍵輸出或平鍵空心軸輸出。

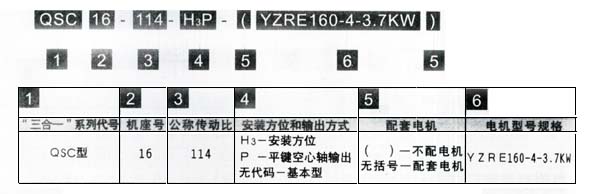

二、減速器型號、規格及其表示方法

三、驅動型式

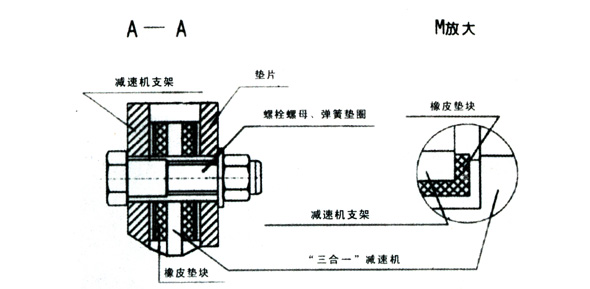

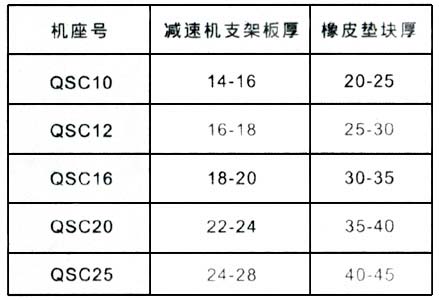

四、安裝方位

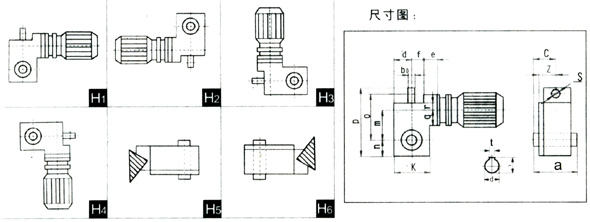

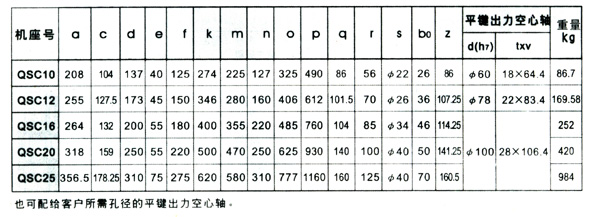

五、外形及尺寸

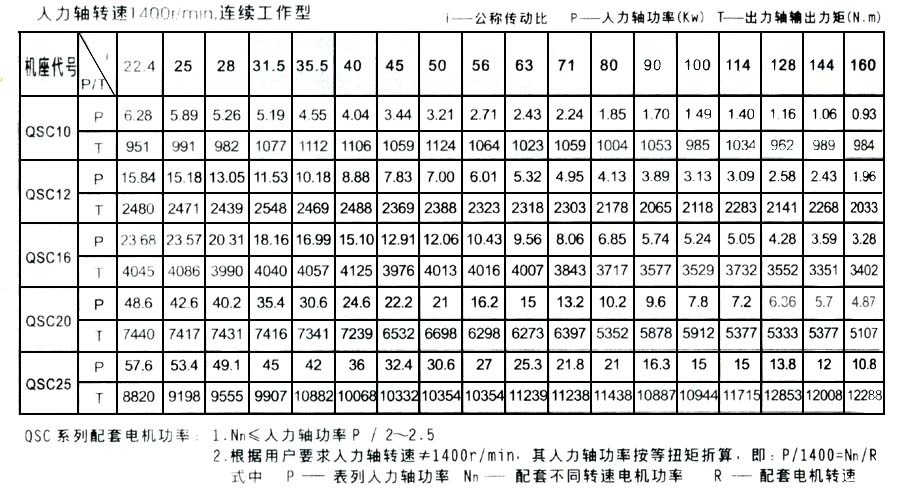

六、人力軸功率及處理軸力矩

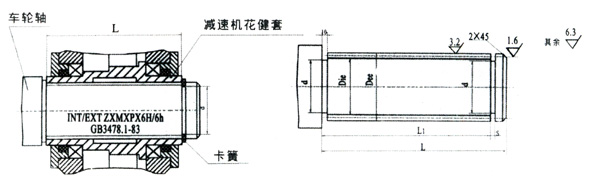

七、出力花鍵軸聯接

八、QSC系列減速機選用說明
  根據“起重機設計規范”(GB3811-83) 中的規定,起重機各機構有不同的工作級別:分M1~M8共8種。本系列所列功率為M6工作級別的功率表,若用其他工作級別時,應按如下式折算:Nm1=Nm6×1.12(6-1)(KW)
  式中:i----工作級別
  Nmi----相對Mi工作級別的功率值
  Nm6----功率表中人力軸功率值
  對于運行機構因慣性載荷較大,疲勞計算基本載荷取為機構起動時,計算零件承受的慣性力矩和力矩之和。
  對于慣性載荷較小,起動次數較小的機構,計算結果可直接按小于表列功率選用。但一般運行機構,慣性載荷較大,起制動頻繁應取機構起制動時所承受的**大振動力矩計算,此時應把列功率除以系數φS。
  φS----彈性振力矩增大系數。
  考慮到重級或特重級運行機構的工作條件比較惡劣(機構經常于起動,制動工況),根據實踐經驗和ZBJ19027-90(起重機用QS型減速器)標準,應取φS=2~2.5為宜
  即:Nm1=φSNn=(2~2.5)Nn
  式中:Nn----電機額定功率

九、當QSC系列減速比要求大于160時可與CL型或H型混合少齒差星輪組合(詳細資料,請來電咨詢)

1、QSC/CL:2、QSC/H
速比范圍:170~1024速比范圍:358~80000
配套功率:0.12~12KW配套功率:0.1~18KW
