一、概述
　　SWL系列蝸輪螺桿升降機，是通過蝸輪傳動螺桿完成提升、下降、推進、翻轉等功能，是一種基礎起重部件，已列為JB/T8809-1998標準。廣泛用于機械、冶金、建筑、水利、化工、醫療、文化、衛生等各個行業，具有結構緊湊、體積小、重量輕、安裝方便、使用靈活、可靠性、穩定性高、使用壽命長等優點，可以用電動機或其他動機直接帶動、也可以手動。本系列蝸輪傳動螺桿升降機可以自鎖，承載能力2.5t-120t，**高輸入轉速1500r/min，**大提升速度2.7m/min，有不同的結構型式和裝配方式，工作環境溫度在-20-100℃之間，提升高度按用戶要求制造。
　　為提高SWL系列蝸輪螺桿升降甲的效率和承載能力，采用具有國內**水平的圓弧齒圓柱蝸桿，制定了特殊的、**的工藝來提高升降機的綜合性能，以滿足廣大客戶的要求。

二、型式

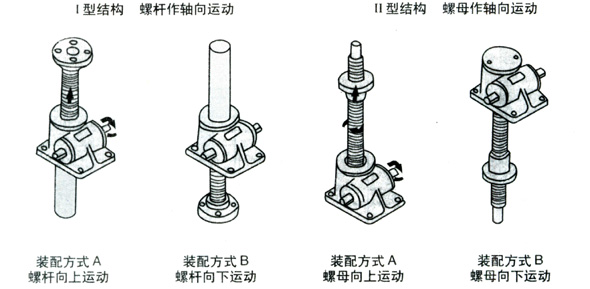

1、結構型式

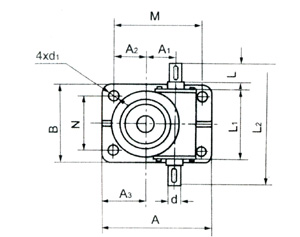

1型----螺桿同時作旋轉運動和軸向移動（見圖1）；
2型----螺桿作旋轉運動，螺桿上的螺母作軸向移動（見圖2）。

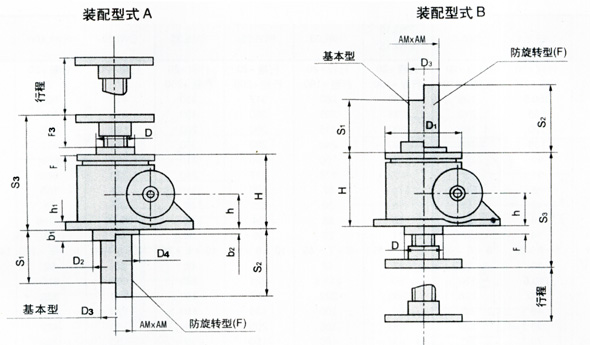

2、裝配型式
升降機每種結構型式又分為兩種裝配型式：

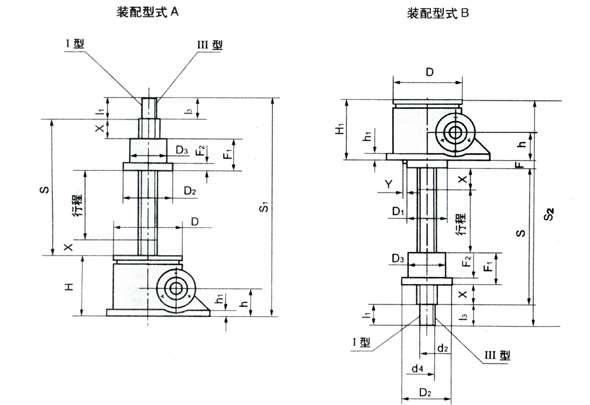

A型----螺桿（或螺母）向上移動（見圖1和圖2）；
B型----螺桿（或螺母）向下運動（見圖1和圖2）。
3、螺桿頭部型式

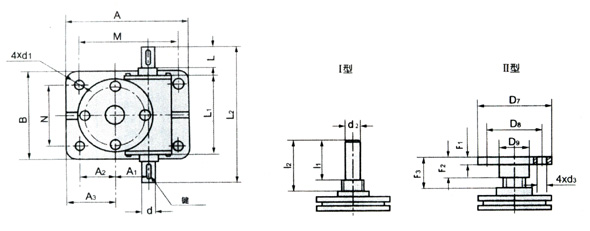

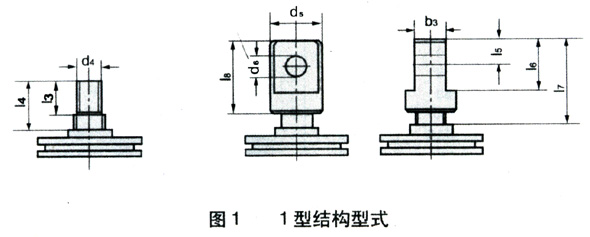

----1型結構型式的螺桿頭部分為Ⅰ型（圓柱型）、Ⅱ型（法蘭型）、Ⅲ型（螺紋型）和Ⅳ型（扁頭型）四種型式（見圖1）；
----2型結構型式的螺桿頭部分為Ⅰ型（圓柱型）、Ⅲ型（螺紋型）兩種型式（見圖2）。
