NGW行星齒輪減速器
  • NGW行星齒輪減速器


  • 電 話:0373-5583595

  • 傳 真:0373-5583597

  • 郵 箱:maguoxi555@163.com

  • 地 址:新鄉經濟開發區中央大道北段





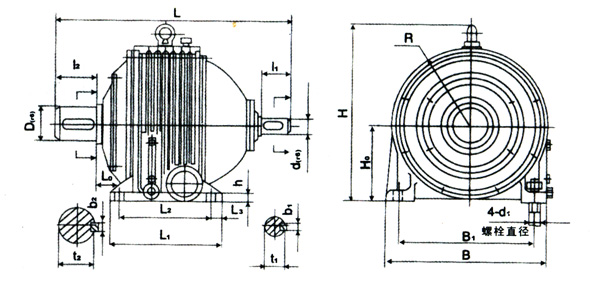

單級傳動比
傳動比代號
1
2
3
4
5
6
7
8
9
10
11
12
13
14
公稱傳動比i
2.8
3.15
3.55
4
4.5
5
5.6
6.3
7.1
8
9
10
11
12.5

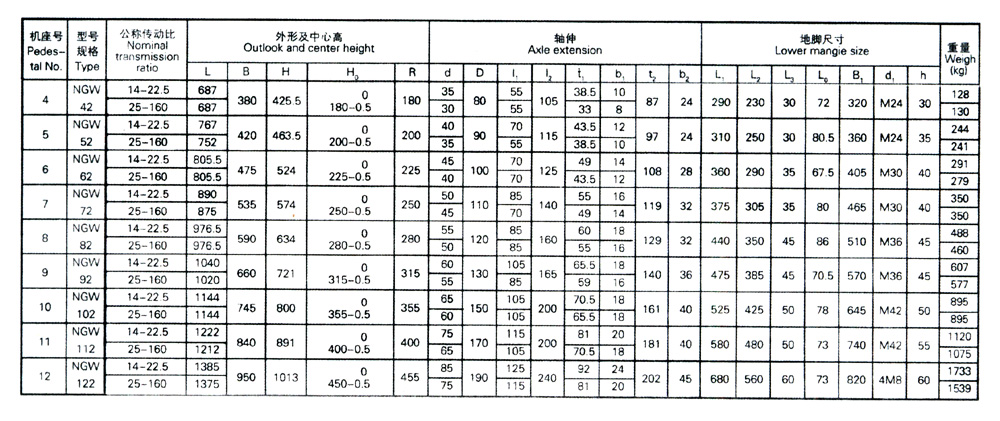

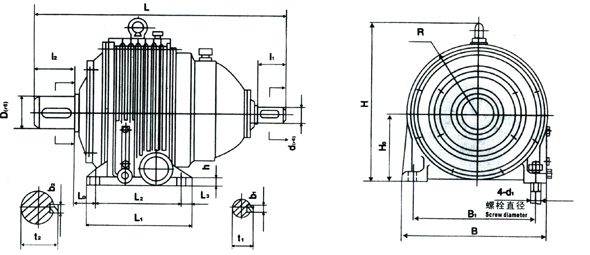

兩級NGW型減速器外形及安裝尺寸
兩級傳動比
傳動比代號
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
公稱傳動比i
14
16
18
20
22.4
25
28
31.5
35.5
40
45
50
56
63
71
80
90
100
112
125
140
160

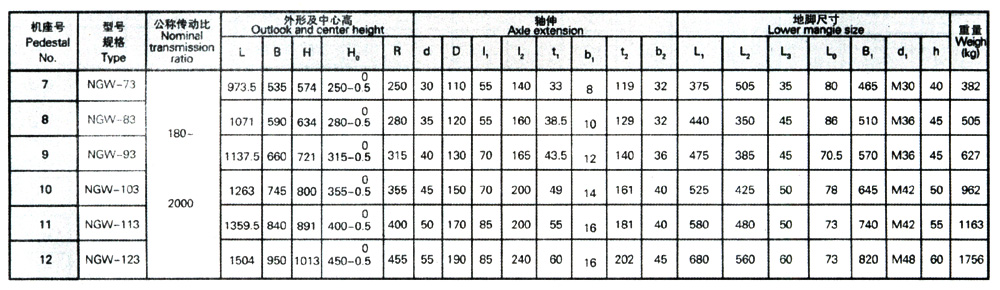

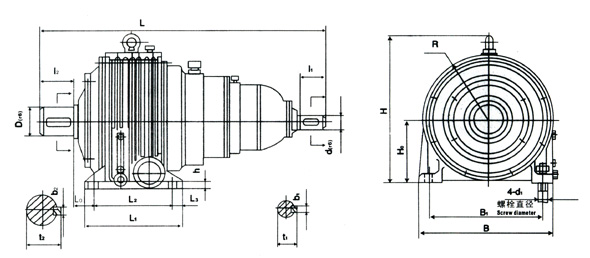

三級NGW型減速器外形及安裝尺寸



三級傳動比
傳動比代號
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
公稱傳動比i
180
200
224
250
280
315
355
400
450
500
560
630
710
800
900
1000
1120
1250
1400
1600
1800
2000

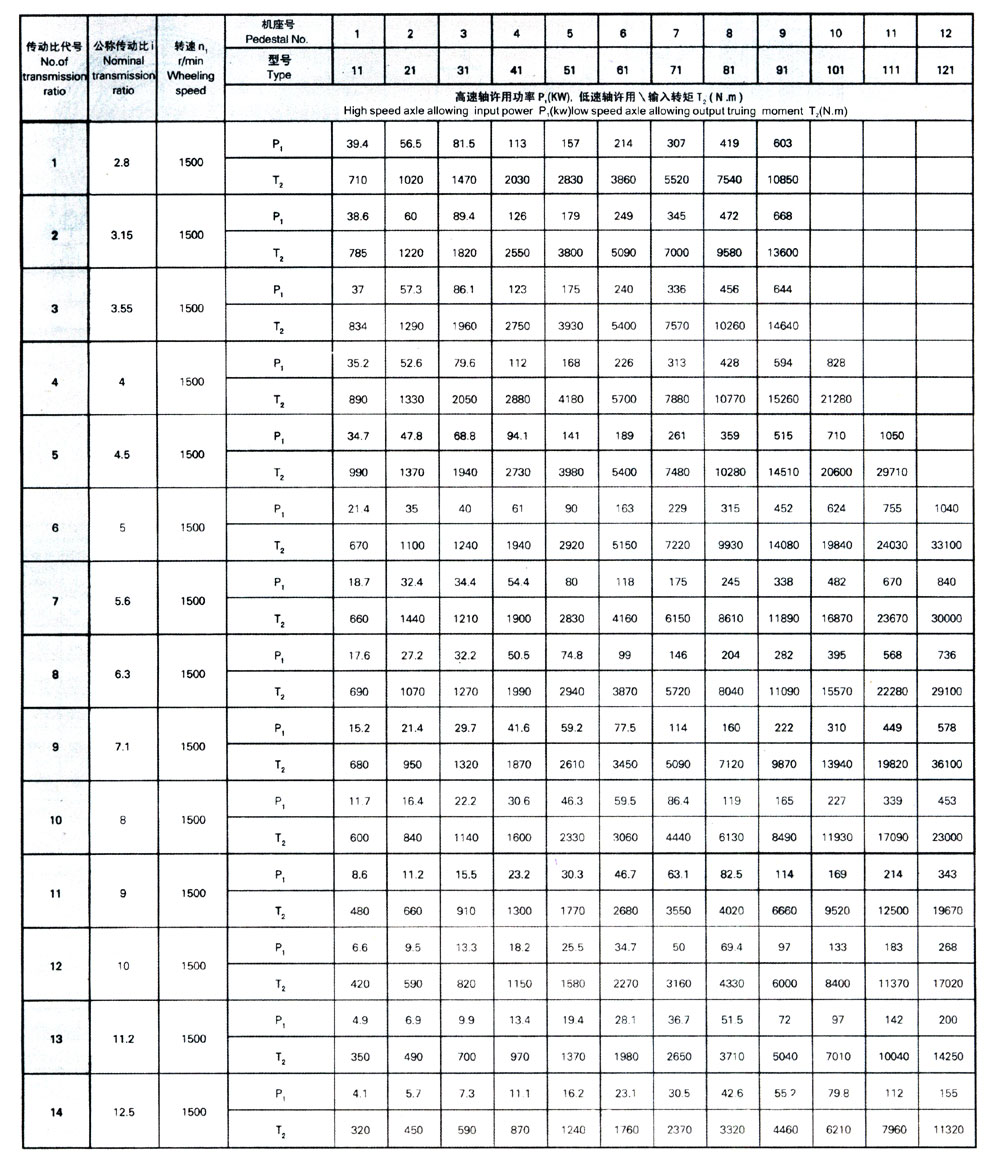

單級減速器承載能力表

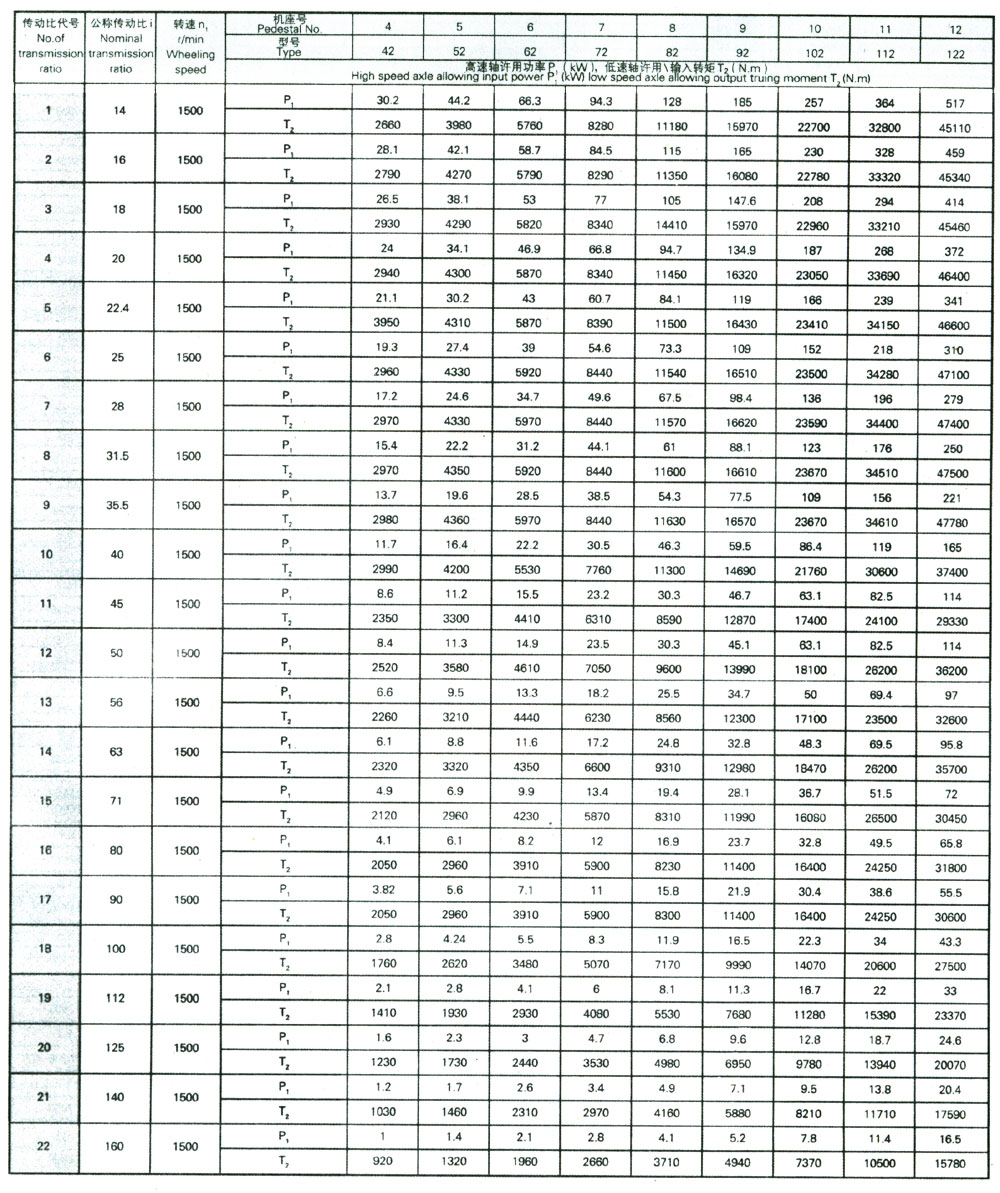

兩級減速器承載能力表

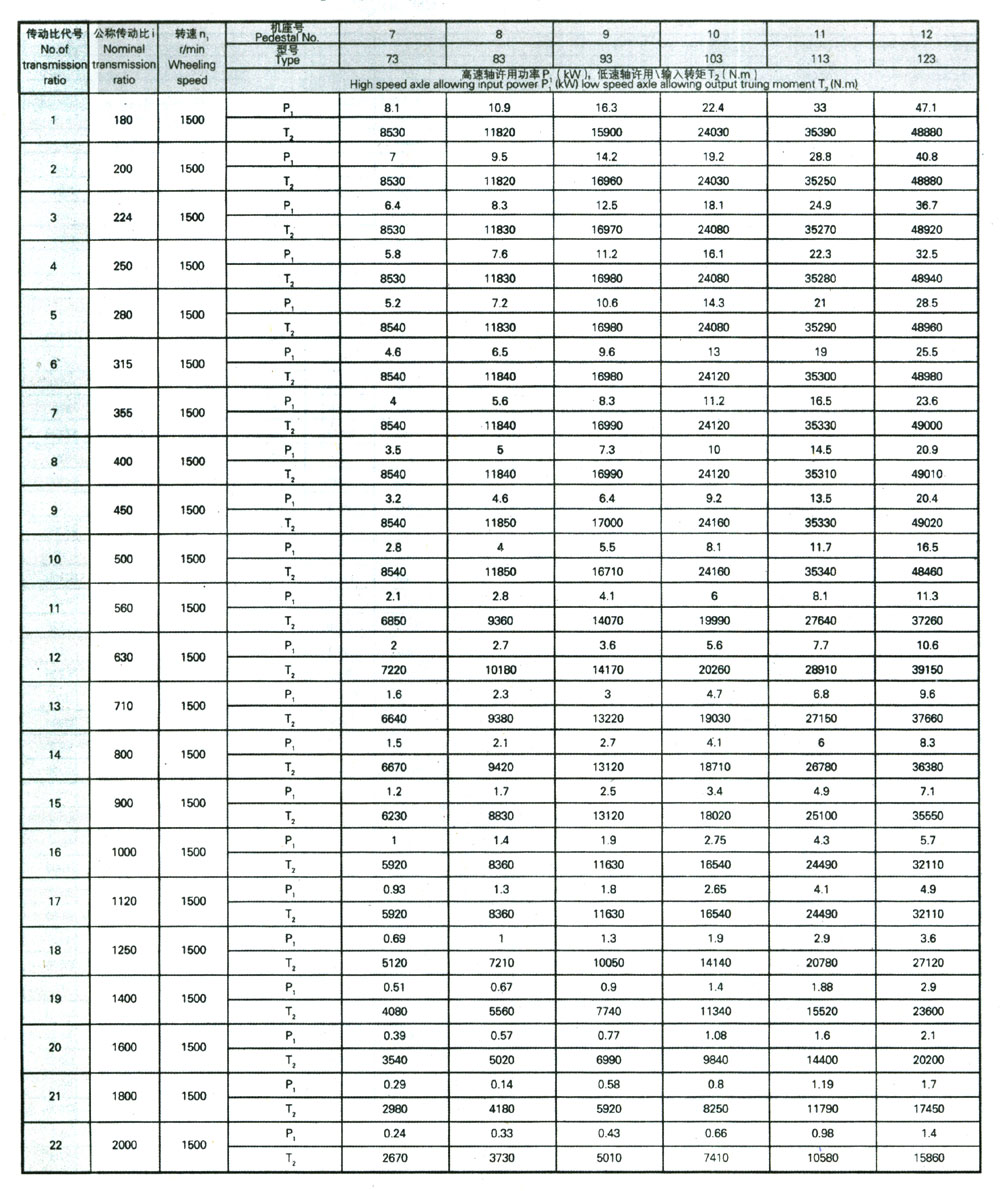

三級減速器承載能力表


減速機的選用方法
a.選用NGW型行星減速器時,應根據使用條件按下式計算:Nx=NsK1Kw或Mx=MsK1K2
式中Nx----選用輸入功率 KW;
  Ns----實際輸入功率 KW;
  Mx----選用輸出扭矩 N·m;
  Ms----實際輸出扭矩 N·m;
  K1----使用系數,見表17
  K2----與潤滑條件有關的系數。當減速器采用循環潤滑時K2=1,當減速器采用油池潤滑時K2推薦值見表18。
  根據計算出的Nx或Mx和其它已知條件按表11-16選用。所選用減速器應滿足Nx≤N1或Mx≤Mh。

表17 使用系數K1
每日工作時間(小時)
<3
3-6
6-10
10-24
工作類型
中型
重型
特重型
連續型
負荷性質
平穩無沖擊
0.8
0.9
1
1.12
中等沖擊
1
1.12
1.25
1.4
強烈沖擊
1.4
1.6
1.8
2
注:(1)表中K1值僅適用于電動機或汽輪機驅動;
  (2)當用多缸發動機驅動時,表中K1值應提高25%。

表18 采用油池潤滑時系數K2
圓周速度μ m/s
單級減速器
兩級減速器
三級減速器
間斷工作
連續工作
間斷工作
連續工作
間斷及連續工作
≤2.5
1
1
1
1
1
>2.5-3.5
1
1.15
1
1.1
1
>3.5-5
1.05
1.2
1
1.15
1
>5-7
1.1
1.3
1.05
1.2
-
>7-10
1.15
1.4
1.1
1.3
-
注:兩級、三級減速器的圓周速度系指高速級而言。
